在不銹鋼反應釜的換熱設計中，夾套與內盤管在結構設計、傳熱效率、應用場景、成本及安全性等方面存在顯著差異，具體對比及分析如下：

一、結構設計差異

1. 夾套

· 位置：包裹在反應釜釜體外部，形成環形空腔。

· 結構類型：

· 整體夾套：覆蓋釜體大部分或全部外壁，傳熱面積較大。

· 分段夾套：將夾套分為多個獨立區域，實現分段控溫，適用于需要溫度梯度的反應。

· 介質流動：加熱/冷卻介質（如蒸汽、導熱油）在夾套內循環，通過釜壁間接傳熱。

2. 內盤管

· 位置：直接浸沒在反應釜內部的物料中，通常為螺旋狀或蛇形。

· 結構類型：

· 內盤管：與物料直接接觸，傳熱效率高。

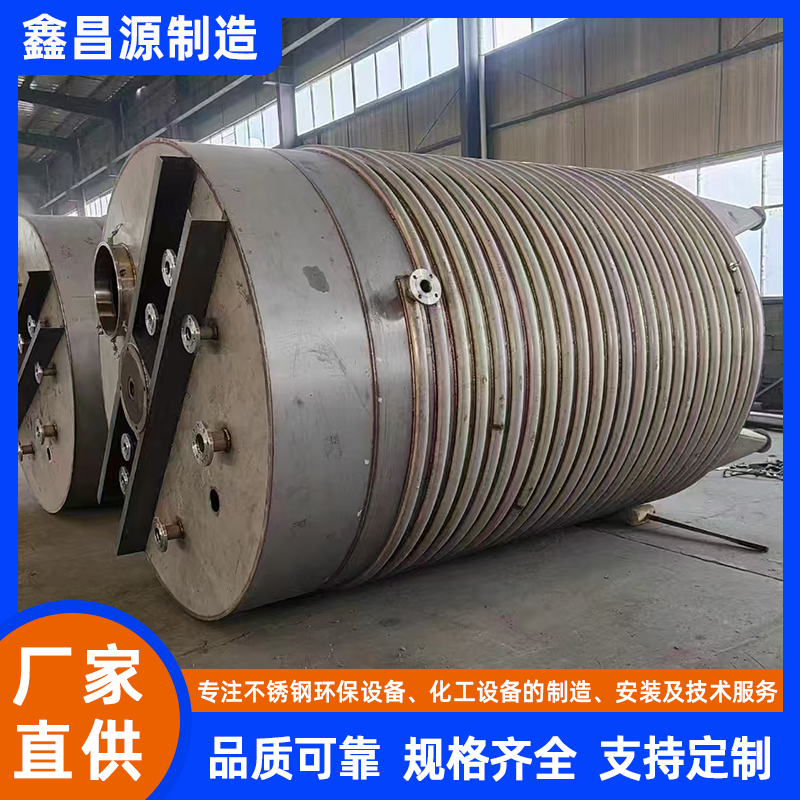

· 外盤管：纏繞在釜體外部，傳熱效率低于內盤管但高于普通夾套。

· 介質流動：加熱/冷卻介質在盤管內流動，通過管壁與物料直接換熱。

二、傳熱效率對比

1. 夾套

· 優點：結構簡單，維護方便，適用于溫度控制要求不高的場合。

· 缺點：傳熱效率較低，因介質與物料間存在釜壁熱阻，且夾套內介質流動可能存在死角。

· 適用場景：低粘度物料、對溫度均勻性要求不高的反應（如日化產品攪拌、基礎化工合成）。

2. 內盤管

· 優點：

· 傳熱效率高：盤管直接浸沒在物料中，減少了熱阻，尤其適用于高粘度或含固體顆粒的物料。

· 溫度響應快：可快速實現升降溫，滿足急速控溫需求。

· 缺點：

· 結構復雜：盤管安裝可能占用反應釜內部空間，影響攪拌效果。

· 維護成本高：盤管易因物料腐蝕或磨損導致泄漏，維修難度較大。

· 適用場景：高粘度物料、需要控溫的反應（如聚合反應、酯化反應）。

三、應用場景與選型建議

1. 按反應釜容量選型

· 小容量反應釜：優先選擇內盤管，因內部空間有限，盤管可更大化傳熱面積。

· 大容量反應釜：優先選擇夾套，因夾套結構更穩定，且大容量釜體外部夾套加工成本更低。

2. 按反應需求選型

· 需要急速升降溫：同時安裝夾套和內盤管，形成雙重加熱/冷卻系統，提高控溫速度。

· 對溫度均勻性要求高：選擇夾套，因介質循環可減少局部過熱風險。

· 處理高粘度或含固體顆粒物料：選擇內盤管，避免物料在夾套壁面沉積導致傳熱效率下降。

四、成本與安全性分析

1. 成本

· 夾套：加工成本較低，維護簡單，長期運行成本較低。

· 內盤管：加工成本較高（需考慮盤管材質、焊接工藝），且維護成本（如防泄漏、清洗）較高。

2. 安全性

· 夾套：安全性較高，因介質與物料隔離，泄漏風險低。

· 內盤管：存在介質泄漏風險（如盤管腐蝕穿孔），需定期檢測和維護。

五、綜合推薦

· 優先選擇夾套的場景：

· 反應釜容量較大（如≥5m3）。

· 對溫度均勻性要求高，且控溫速度要求不高。

· 處理低粘度、無固體顆粒的物料。

· 優先選擇內盤管的場景：

· 反應釜容量較?。ㄈ?/span><5m3）。

· 需要急速升降溫或控溫。

· 處理高粘度或含固體顆粒的物料。

· 雙重加熱/冷卻系統：

· 適用于對控溫速度和溫度均勻性均有極高要求的反應（如某些聚合反應）。
